Waarom ruimtedruk zo belangrijk is

Een gecontroleerd drukverschil voorkomt dat ongewenste deeltjes, bacteriën of verontreinigingen een ruimte binnenkomen of verlaten. In een operatiekamer wordt vaak een overdruk gehandhaafd om besmetting van buitenaf te voorkomen. Isolatiekamers werken juist met onderdruk om verspreiding van ziekteverwekkers tegen te gaan. Ook in cleanrooms, laboratoria en broedkamers zijn stabiele drukcondities essentieel voor productkwaliteit, onderzoek of biologische processen.

De PsiDac 6280-serie: nauwkeurige verschildrukmetingen

De PsiDac FlowGuard 6280-serie is ontwikkeld voor het meten van zeer lage verschildrukken. Deze digitale druktransmitters zijn ontworpen voor toepassingen waarbij stabiliteit, nauwkeurigheid en betrouwbaarheid cruciaal zijn. Volgens CaTeC is de 6280-serie de standaard druktransmitter binnen het CPS6000-systeem.

Belangrijke kenmerken zijn:

  • Hoge nauwkeurigheid bij lage drukbereiken
  • Vrij instelbare meetbereiken vanaf enkele Pascal
  • Analoge uitgangen (0-10 V, 4-20 mA en andere configuraties)
  • Modbus RTU communicatie via RS485
  • Optionele Auto-Zero functie voor langdurige meetstabiliteit
  • Optionele alarmrelais en display
  • Beschikbaar als uni- of bidirectionele uitvoering voor positieve en negatieve drukmetingen.

Dankzij deze flexibiliteit kan dezelfde sensor worden ingezet voor ruimtedrukbewaking, filterbewaking, statische kanaaldrukmetingen en luchtstroomtoepassingen.

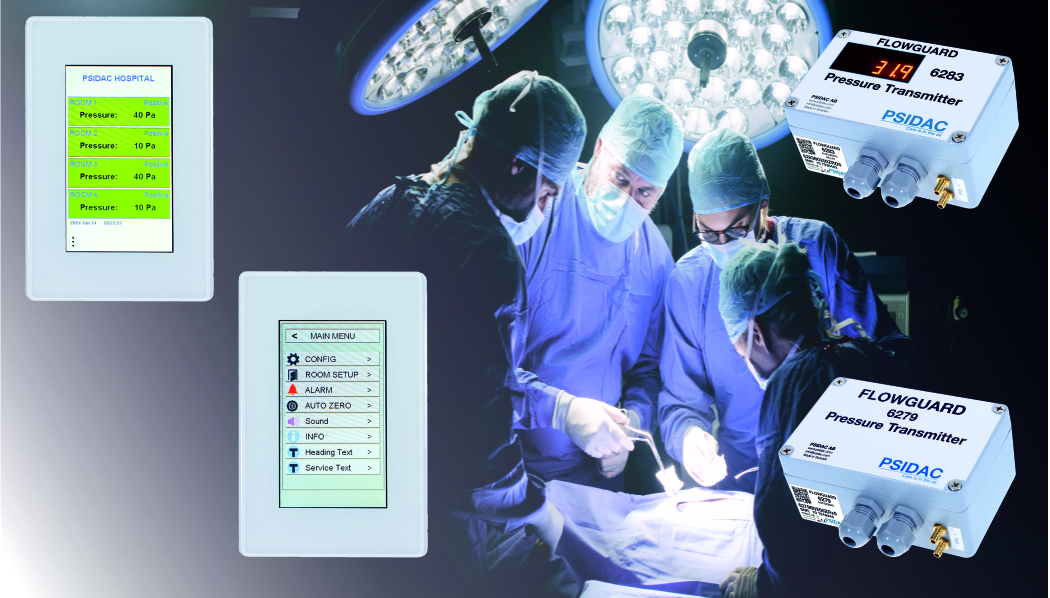

CPS6000: intelligent monitoren en alarmeren

Waar de 6280-serie de druk meet, zorgt het CPS6000-systeem voor de visualisatie, bewaking en alarmering. Het systeem bestaat uit touchscreens die als master- of slavepanelen kunnen functioneren en via Modbus communiceren met de druktransmitters. Hierdoor ontstaat een centraal beheerd netwerk van drukmetingen binnen een gebouw of afdeling.

Gebruikers kunnen direct zien of een ruimte binnen de ingestelde drukgrenzen opereert. De status wordt duidelijk weergegeven met kleurindicaties en alarmmeldingen. Bij afwijkingen kunnen lokale signaleringen worden geactiveerd en kunnen meldingen worden doorgestuurd naar gebouwbeheersystemen (BMS) of SCADA-platformen.

Toepassingen in ziekenhuizen

Binnen ziekenhuizen wordt de combinatie van PsiDac 6280 en CPS6000 veel toegepast voor:

  • Operatiekamers
  • Isolatiekamers
  • IC-afdelingen
  • Medicatie-opslag
  • Steriele bereidingsruimtes

Het systeem bewaakt continu of de vereiste onder- of overdruk aanwezig blijft. Hierdoor worden zowel patiënten als zorgmedewerkers beschermd tegen besmettingsrisico's.

Onmisbaar in cleanrooms en laboratoria
In cleanrooms kunnen zelfs minimale drukafwijkingen leiden tot vervuiling van producten of processen. De hoge nauwkeurigheid van de 6280-serie maakt het mogelijk om drukverschillen van slechts enkele Pascal betrouwbaar te monitoren. In combinatie met CPS6000 ontstaat een compleet systeem voor continue kwaliteitsbewaking en documentatie.

Ook laboratoria profiteren van de mogelijkheid om verschillende ruimtetypen centraal te beheren, inclusief alarmfuncties en koppelingen met gebouwbeheersystemen.

Broedkamers en agrarische toepassingen

Naast medische en farmaceutische toepassingen wordt de combinatie eveneens ingezet in broedkamers, stallen en tuinbouwomgevingen. Hier dragen stabiele drukverhoudingen bij aan optimale klimaatcondities en een gecontroleerde luchtcirculatie. Door de robuuste opbouw en flexibele configuratiemogelijkheden kan het systeem eenvoudig worden aangepast aan uiteenlopende agrarische processen.

Schaalbaar en toekomstbestendig

Een belangrijk voordeel van het CPS6000-platform is de schaalbaarheid. Meerdere ruimtes kunnen via Modbus worden gekoppeld aan centrale gateways, waardoor monitoring op afstand mogelijk wordt. Naast drukmetingen kunnen ook aanvullende sensoren voor temperatuur, luchtvochtigheid, luchtstroming, CO₂ of andere gassen worden geïntegreerd. Hierdoor ontstaat één centraal platform voor kritische klimaatbewaking.


Conclusie
Met de PsiDac 6280-serie en het CPS6000-systeem levert CaTeC een complete oplossing voor professionele drukbewaking in kritische omgevingen. De combinatie van uiterst nauwkeurige verschildrukmetingen, intelligente alarmering en uitgebreide communicatiemogelijkheden maakt het systeem bijzonder geschikt voor ziekenhuizen, cleanrooms, laboratoria, farmaceutische ruimtes en broedkamers. Voor organisaties waar veiligheid, kwaliteit en procescontrole centraal staan, biedt deze oplossing de betrouwbaarheid die moderne faciliteiten vereisen.
